• Tvoří dialplán Asterisku

• Dialplán lze dělit na kontexty - oddělené “routovací pravidla” hovorů
• tel.čísla v kontextu nemohou využít funkcí (směrování) jiného kontextu není-li to vysloveně nakonfigurováno.
• Pomocí kontextů lze tedy definovat oprávnění volání (např.interní,externí,mezinárodní) či definovat rozdílné IVR pro různé skupiny telefonů apod.
• kontexty jsou definovány názvem (max.79 znaků) v hranatých závorkách - nesmí se jmenovat global,general či default
• speciální kontexty: [general] a [global]
• [general] - zde bývají speciální nastavení týkajcí se dialplánu, která však v drtivé většině případů necháváme defaultní
• [globals] -

• exten ⇒ name, priority, application()
• např. exten ⇒ 123,1,Answer()

exten => 123,1,Answer()
exten => 123,2,do something
exten => 123,3,do something else
exten => 123,4,do one last thing
exten => 123,5,Hangup()

exten => 123,1,Answer()
exten => 123,n,do something
exten => 123,n,do something else
exten => 123,n,do one last thing
exten => 123,n,Hangup()

exten => 123,1,Answer()
   same => n,do something
   same => n,do something else
   same => n,do one last thing
   same => n,Hangup()

• pomocí labels je řádek v dialplánu adresovatelný, tzn. odjinud z dialplánu mohu přeskočit GoSub() na konkrétní řádek buď na základě č.priority (kterou v případě použití nečíslovaných priorit neznám) nebo na základě labels.

exten => 123,n(label),application()

• každá aplikace provádí nějakou činnost - přehrání hudby, přijetí volby, select do DB, vytočení kanálu, zavěšení hovoru apod.

• Zasílá protistraně progress informace ještě před vyzvednutím hovoru, může vyřešit sig.problémy s některými operátory

• Přijme hovor
• Nemá žádné argumenty

• Zavěsí hovor, je vhodné jej použít vždy na konci kontextu, aby se účastníkovi zamezilo v nějaké další nepředvídatelné činnosti.
• Bez argumentů, lze ale použít ISDN cause code např. Hangup(16)

• Přehraje zadaný zvukový soubor
• Ignoruje event.zadané volby uživatelem
• Zdroj souborů /etc/asterisk/sounds/
• Synatxe Playback(filename), kde filename se píše bez přípony a odkazuje na soubor filename.wav
• Použití relativní cesty (k adr./etc/asterisk/sounds): Playback(subdir/filename)
• Lze také použít absolutní cestu: Playback(/home/lukas/filename)
• Je-li v adresáři více souborů se stejným názvem a rozdílnou příponou, asterisk si vybere ten nejvhodnější dle náročnosti na CPU (náročnost formátů na CPU lze zjistit *CLI> show translation)
• Playback(digits/1) - řekne zadanou číslovku (jedna)
• Playback(silence/1&auth-thankyou) - další příklad 1s ticho pak thankyou

• Přijímají stisknutá čísla od volajícího
• Background navíc při čekání na volbu přehrává zadaný zvukový soubor, přijme-li nějaké číslo či čísla, přeruší přehrávání zvuku a přeskočí na příslušnou extenzi
• Takto se dají dělat hlasová menu
• Vhodné je kombinovat obě aplikace, čímž zajistíme, že uživatel může zadat volbu i po přehrání celého zvukového souboru

[TestMenu]
exten => start,1,Answer()
   same => n,Background(main-menu)   ;přehraje soubor main-menu, přičemž očekává volbu
   same => n,WaitExten(5)            ;čeká na volbu dalších 5s

• přeříká zadané číslo

• same ⇒ Goto(context,extension,priority)
• má tři argumenty, ale všechny nejsou povinné
• Počet zadaných argumentů:
  • 1 - (priority) - asterisk jej vyhodnotí jako prioritu v této extenzi
  • 2 - (extension,priority)
  • 3 - (context,extension,priority)

[TestMenu]
exten => start,1,Answer()
   same => n,Background(main-menu)
   same => n,WaitExten(5)

exten => 1,1,Playback(digits/1)
   same => n,Goto(TestMenu,start,1)

exten => 2,1,Playback(digits/2)
   same => n,Goto(TestMenu,start,1)

• Dial(destination,timeout,option,uri)
• Hodnoty lze vynechávat - např. Dial(destination,,option,uri) nebo Dial(destination)
• Synatxe destination při volání extenze na vzdáleném systému: Dial(technology/user[:password]@remote_host[:port][/remote_extension])

;vyzvoneni jednoho kanalu
exten => 104,1,Dial(SIP/0004F2001122)

; vyzvoneni nekolika kanalu soucasne (spojka &)
exten => 105,1,Dial(DAHDI/1&SIP/0004F2001122&IAX2/Softphone)

; vyzvoneni extenze na vzdalenem systemu
exten => 500,1,Dial(IAX2/guest@misery.digium.com/s)

exten => 201,1,Dial(DAHDI/1,10)          ;zkousi zvonit 10s
   same => n,Playback(vm-nobodyavail)
   same => n,Hangup()

• písmený symbol něajké spec.akce
• např. m = musiconhold místo ringback tónu volajícímu do sluchátka

exten => 201,1,Dial(DAHDI/1,10,m)
   same => n,Playback(vm-nobodyavail)
   same => n,Hangup()

• sloužík zaslání URI pokud cílová stanice podporuje jeho zobrazení, příliš se nepoužívá.

• Invalid extension i - extenze, která není platná v daném kontextu.
• Timeout t - slouží pro definování akce po vypršení timeoutu, např. není li zadána volba během WaitExten()

[TestMenu]
exten => start,1,Answer()
   same => n,Background(main-menu)
   same => n,WaitExten(5)

exten => 1,1,Playback(digits/1)
   same => n,Goto(TestMenu,start,1)

exten => 2,1,Playback(digits/2)
   same => n,Goto(TestMenu,start,1)

exten => i,1,Playback(pbx-invalid)
   same => n,Goto(TestMenu,start,1)

exten => t,1,Playback(vm-goodbye)
   same => n,Hangup(

• Platí v celém dialplánu

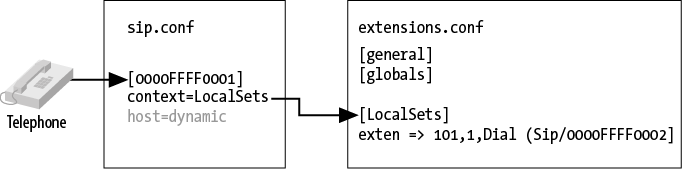

[globals]
LEIF=SIP/0000FFFF0001
JIM=SIP/0000FFFF0002
RUSSELL=SIP/0000FFFF0003

[LocalSets]
exten => 100,1,Dial(${LEIF})
exten => leif,1,Dial(${LEIF})

exten => 101,1,Dial(${JIM})
exten => jim,1,Dial(${JIM})

exten => 102,1,Dial(${RUSSELL})
exten => russell,1,Dial(${RUSSELL

• platí vždy jen pro jeden konkrétní hovor

exten => 202,1,Set(MagicNumber=42)
   same => n,SayNumber(${MagicNumber})

• Umožňují přístup k proměnným operačního systému
• ${ENV(var)} - kde var je název UNIXové proměnné

• pattern/vzorec začíná vždy podtržítkem _
• X - jedno číslo 0-9
• Z - jedno číslo 1-9
• N - jedno číslo 2-9
• [125-7] - vyjmenovaná čísla a rozsahy, zde např čísla 1,2,5,6,7
• . (tečka) - jedno a více čísel (znaků)
• ! (vykřičník) - žádné a více čísel či znaků
• _X. - vhodný způsob pro použití pokud chci všechna čísla

• obsahuje právě vytočené číslo

exten => _XXX,1,Answer()
   same => n,SayDigits(${EXTEN})

Úpravy proměnné:

• ${EXTEN:x:y} - kde x=startovací pozice, y=počet čísel která se mají vrátit
• Příklady pro číslo 0326706166
  • ${EXTEN:1:3} - vrátí 326
  • ${EXTEN:1:9} - vrátí 326706166
  • ${EXTEN:-9:9} - začne 9 čísel od konce a vrátí 9 čísel - tedy 326706166
  • ${EXTEN:2:-4} - začne 2 č.od začátku, vrátí zbytek bez posledních 4č. - tedy 2670
  • ${EXTEN:-6:-4} - začne 6č. od konce a vrátí zbytek bez 4 posledních čísel - tedy 70
  • ${EXTEN:1} - začne od 1č. a vrátí zbytek bez ohledu na délku - tedy 326706166

• umožňuje includovat kontexty do sebe
• include ⇒ context

[interni]
...

[externi]
...

[mezinarodni]
...

[tisnova_volani]
...

[zamestnanci]
include => interni
include => externi
include => tisnova_volani

[manageri]
include => interni
include => externi
include => mezinarodni
include => tisnova_volani

*CLI> dialplan reload

nebo:

$ sudo /usr/sbin/asterisk -rx “dialplan reload”
