Ethernet Concepts
Jiné typy médií:
- FDDI - Fiber Distribution Data Interface
- CDDI - Copper Distribution Data Interface
- Token Ring
- ATM - Asynchronous Transfer Mode
Ethernet 10Mbps
- IEEE 802.3
- Broadcastové a kolizní domény
- CSMA/CD
- HalfDuplex a FullDuplex
- 10BASE-T UTP max.100m
- Více info: www.ethermanage.com/ethernet/
FastEthernet
IEEE 802.3u
| 100BASE-TX | UTP cat.5 | 2páry | 100m |
| 100BASE-T2 | UTP cat.3,4,5 | 2páry | 100m |
| 100BASE-T4 | UTP cat.3,4,5 | 4páry | 100m |
| 100BASE-FX | MMF (62,5/125) | 1pár | 400m HalfDuplex 2000m FullDuplex |
| SMF | 1pár | 10km |
100BASE-TX
- zpětně kompatibilní s 10BASE-T
- porty bývají označované 10/100
- podporuje autonegotiation
- Cisco umožňuje Fa linky slučovat (2-8) do tzv. FastEther Channelu (FEC)
Autonegotiation
- vyjednává rychlost linky a fullduplex
- Rychlost je přizpůsobena protějšku. Je-li autoneg. zapnuto na obou koncích, je zvolena nejvyšší možná rychlost.
- Pro vyjednání fullduplexu musí být autoneg. zapnuto na obou koncích. Jestliže se nezdaří, je port defaultně halfduplex.
| Priority | Ethernet mode |
|---|---|
| 7 | 100BASE-T2 (full duplex) |
| 6 | 100BASE-TX (full duplex) |
| 5 | 100BASE-T2 (half duplex) |
| 4 | 100BASE-T4 |
| 3 | 100BASE-TX |
| 2 | 10BASE-T (full duplex) |
| 1 | 10BASE-T |
Duplex mismatch
- Na obou koncích je vypnuto autonegotiation s tím že na jednom je port fullduplex a na druhém halfduplex.
- Port v halfduplexu stále detekuje kolize, protože protější port nepoužívá CSMA/CD.
GigabitEthernet
- IEEE 802.3z
- IEEE 802.3ab (1000BASE-T)
| GE Type | Wiring Type | Pairs | Cable Length |
|---|---|---|---|
| 1000BASE-CX | Shielded twisted pair (STP) | 1 | 25 m |
| 1000BASE-T | EIA/TIA Category 5 UTP | 4 | 100 m |
| 1000BASE-SX | MMF 62.5/125; 850nm laser MMF 50/125; 850nm laser | 1 1 | 275 m 550 m |
| 1000BASE-LX/LH | MMF 62.5/125; 1300nm laser MMF 50/125; 1300nm laser SMF 9/125; 1300nm laser | 1 1 1 | 550 m 550 m 10 km |
| 1000BASE-ZX | SMF 9/125; 1550nm laser SMF 8/125; 1550nm laser | 1 1 | 70 km 100km |
Autonegotiation
- Na gigeth. se vyjedává jen rychlost 10/100/1000
- GigEth. je vždy fullduplex ⇒ duplex se nevyjednává
GEC = GigabitEthernet Channel (2-8 linek)
10 GigabitEthernet
IEEE 802.3ae
Autonegotiation
- Rychlost 10/100/1000/10G
- jen fullduplex
Standard definuje dva typy fyzickýchv (PMD) rozhranní:
- LAN PHY - slouží k propojování zejména core switchů v campusu
- WAN PHY - slouží k připojení přes MAN - SDH nebo SONET
PMD = Physical Media Dependent Všechna optická rozhraní je možné použít jako LAN i WAN PHY, kromě 10GBASE-LX4, které je pouze LAN PHY.
| PMD type | Fiber Medium | Max. Distance |
|---|---|---|
| 10GBASE-SR/SW (850 nm serial) | MMF: 50 micron MMF: 50 micron (2GHz* km modal bandwidth) MMF: 62.5 micron | 66 m 300 m 33 m |
| 10GBASE-LR/LW (1310 nm serial) | SMF: 9 micron | 10 km |
| 10GBASE-ER/EW (1550 nm serial) | SMF: 9 micron | 40 km |
| 10GBASE-LX4/LW4 (1310 nm WWDM) | MMF: 50 micron MMF: 62.5 micron SMF: 9 micron | 300 m 300 m 10 km |
| 10GBASE-CX4 | Copper: CX4 with Infiniband connectors | 15 m |
První písmeno:
- S = short wawelength
- L = long wawelength
- E = extra-long wawelength
Druhé písmeno:
- R = LAN PHY
- W = WAN PHY
- Pro LX4/LW4, X a W značí kódování, 4 značí počet vysílaných vlnových délek.

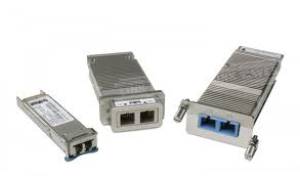

Cisco Cat.switche podporují 10GbE PMD ve formě SFP+, X2, XENPAK viz. obrázek:
